真空夹套管道，也称为真空绝热管道，是用于输送低温液体的最有效方式。液氧和液氮等冷冻剂在转移过程中必须保持低温，否则液体会变成气态并泄漏出去。
真空绝热管道通常由两个管组成，低温液体流过的内管和提供真空绝缘的内管与外管之间的空间，形成内管周围的真空夹套区域。
真空夹套管道系统是泡沫保温管或动态真空系统的有效替代品，具有保温能力和经济高效的操作。

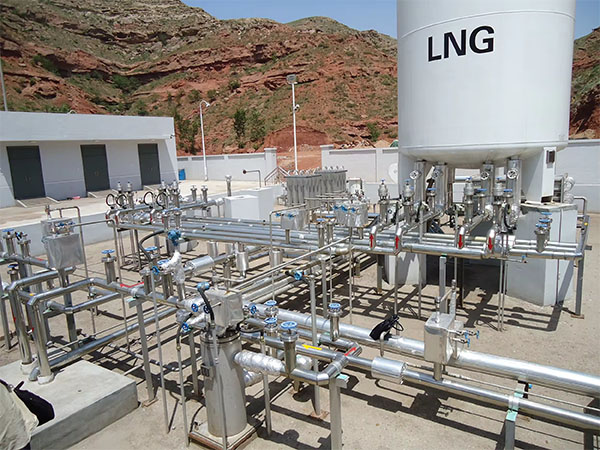

我们已经在最大的生物库安装了液氮管道系统，并拥有为您的项目带来的经验。我们将为您的员工确保低温液体的可靠流动和系统的安全。
我们的团队将提供：
低温系统和产品
LN2真空保温管
管线顶部阀门和其他系统特定设备
湿式或干式设计
现场激光测量，确保管道系统以毫米精度建造
对相关人员进行操作培训
持续的技术服务
产品参数
规格型号 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 |
内管尺寸 | 20 | 25 | 32 | 38 | 45 | 57 | 76 |
外观尺寸 | 89 | 89 | 89 | 108 | 108 | 114 | 133 |
内外管材质 | 304不锈钢 | ||||||
工作压力 | 按需求设计 | ||||||
工作介质 | 液氮、液氧、液氩、液化天然气 | ||||||
设计温度 | -196℃ | ||||||
结构形式 | 多层缠绕绝热 | ||||||
夹层真空 | <0.004pa | ||||||
真空漏率 | <1x10-10pa.m3/s | ||||||
气密性 | 根据要求设计 | ||||||
定制 | 根据图纸软管硬管均可定制 | ||||||
